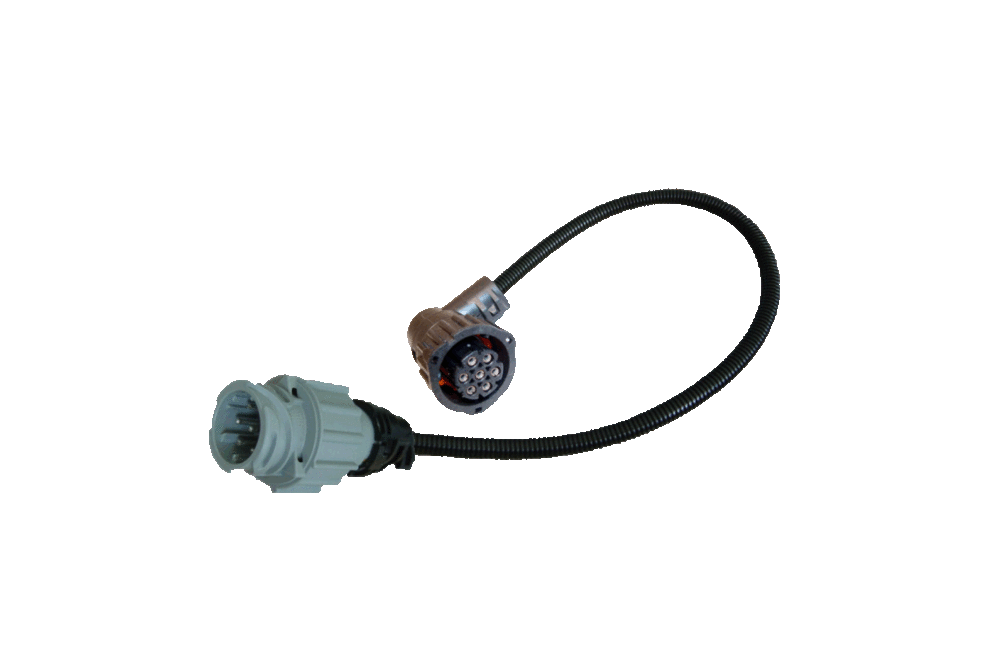

7-pol. Verlängerungsleitung DIN 72585 TE
7-pol. Verlängerungsleitung 24V für Heckleuchten mit DIN-Rundsteckverbindungen, passend für MAN, Scania, DAF, Renault, Volvo, Mercedes Benz, Iveco, VW, Nissan, Mitsubishi, ....
Wahlweise mit einem geraden oder abgewinkeltem Buchsengehäuse. Erhältlich in verschiedenen Längen.
Verwendung z. B. bei einer Rahmenverlängerung.
7-pol. Verlängerungsleitung DIN 72585 TE
Die 7-pol. Verlängerungsleitung besteht aus einem mit Kontakten und Einzelleiterdichtungen bestückten 7-pol. Stift- und Buchsengehäuse nach DIN 72585 / ISO 15170, konfektioniert mit Einzelleitungen FLRY-B 5x 1,0 mm² + 1x 1,5 mm² + 1x 2,5 mm² in einem Wellrohr NW 8,5 Normalprofil aus PA6 und wahlweise geraden oder 90° abgewinkelten Wellrohradaptern.
Diese werden unter sehr hohen Qualitätsansprüchen konfektioniert und geprüft. Dabei ist die Schutzart IP67 sowie eine Betriebstemperatur von -40°C bis +120°C gewährleistet.
Gem. untenstehender Tabelle kann aus verschiedenen Ausführungen gewählt werden, wobei die mit Vorzugstyp *) gekennzeichneten Ausführungen in größeren Mengen produziert und auf Lager gehalten werden. Dadurch ergibt sich meist ein günstigerer Preis und/oder kürzere Lieferzeiten.
Die angegebenen Längen beziehen sich auf die Länge der Einzelleitungen.
Varianten
| Länge [mm] | Wellrohradapter | Art.-Nr. |
| 1000 | 90° / 180° | 083 500 100 *) |
| 1600 | 90° / 180° | 083 500 160 |
| 2000 | 90° / 180° | 083 500 200 *) |
| 2500 | 90° / 180° | 083 500 250 |
| 1000 | 2 x 180° | 083 588 100 |
| 1600 | 2 x 180° | 083 588 160 |
| 2000 | 2 x 180° | 083 588 200 |
| 2500 | 2 x 180° | 083 588 250 |
